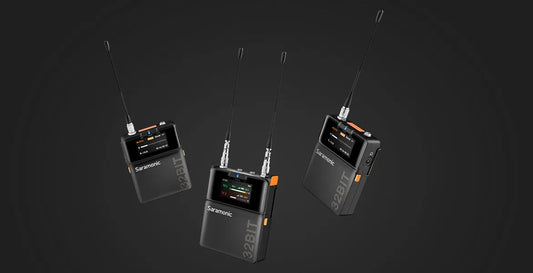

K9 | Kaksikanava digitaalinen UHF-langaton audioysteemi elokuvantekijöille

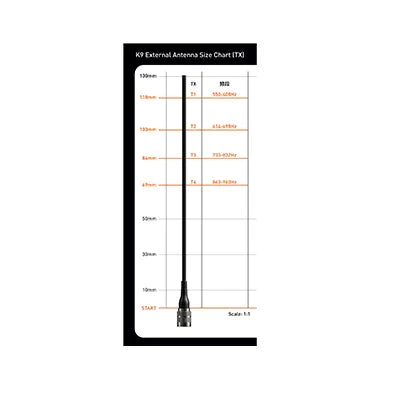

The K9 toimii päällä a 550–960 MHz ultraleveä UHF- spektri, kanssa GPS-pohjainen taajuus päivitykset varten maailmanlaajuinen yhteensopivuus.

• Vahvempi häiriönsieto: UHF on vakaampi ja Wi-Fi ja Bluetooth vaikuttavat siihen vähemmän.
• Parempi lähetys monimutkaisissa ympäristöissä: UHF läpäisee useimmat materiaalit, kun taas 2,4 GHz:n taajuus peittyy helposti seiniin.
• Parempi äänenlaatu: UHF tukee pakkaamattomia tai matalan latenssin koodekkeja, mikä tarjoaa laajemman dynaamisen alueen ja vähemmän kohinaa.

Vakaan suorituskyvyn varmistamiseksi sinun tulee etsiä paras taajuus ympäristössäsi ennen ensimmäistä käyttökertaa. Pariliitostapoja on kolme (kytke päälle sekä lähettimet että vastaanotin):

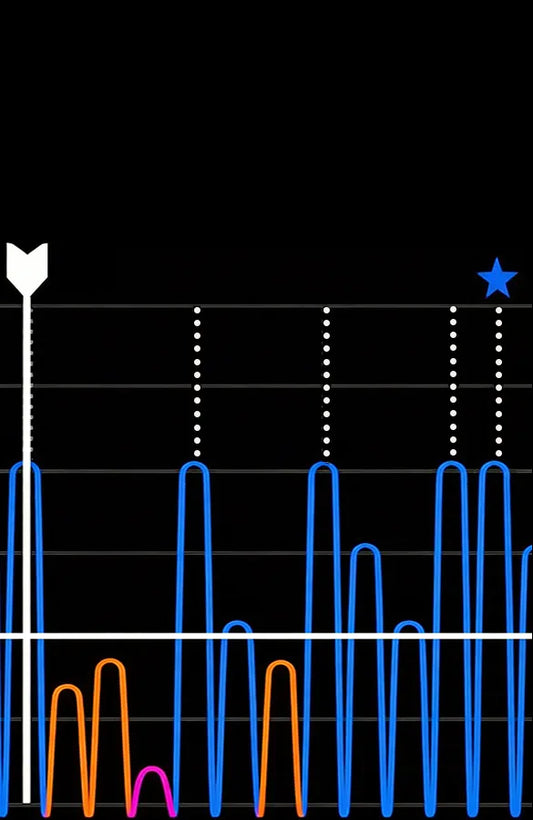

• Käytä vastaanottimen automaattista skannaustoimintoa määrittääksesi parhaat taajuudet molemmille lähettimille.
• Valitse vastaanottimesta manuaalisesti Yhdistäminen 1 tai Yhdistäminen 2 ja aseta sitten lähettimen taajuus.
• Aseta sama taajuus manuaalisesti sekä lähettimeen että vastaanottimeen.

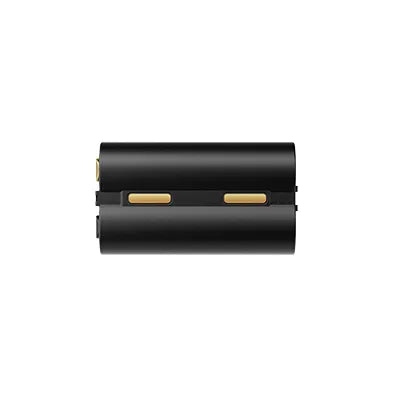

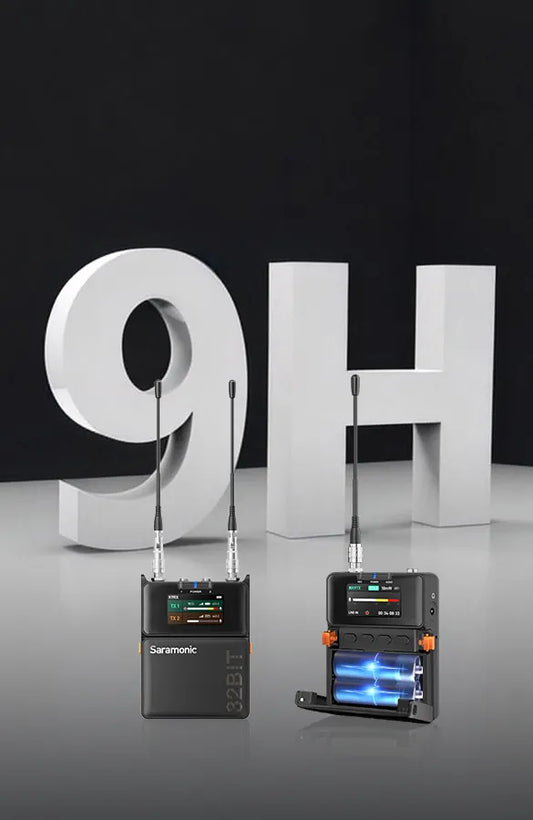

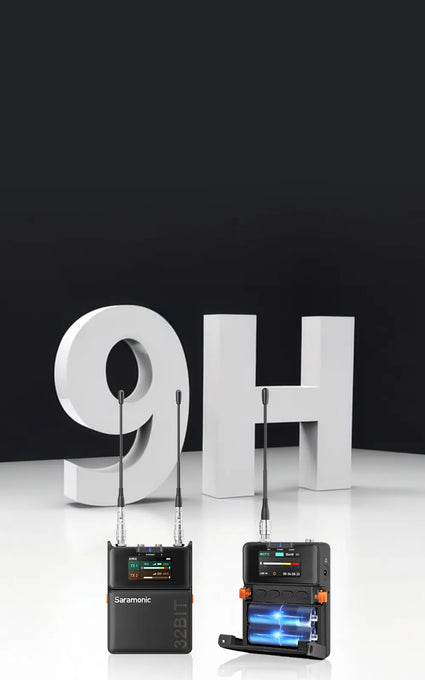

K9-lähetin ja -vastaanotin tukevat AA-paristoja (NiMH/alkaliparistoja) tai ulkoista USB-C-virtalähdettä. Tämä mahdollistaa nopean paristojen vaihdon tai jatkuvan virran saamisen varavirtalähteestä tai sovittimesta.

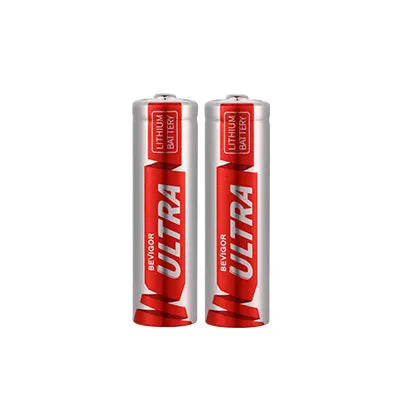

Huomautus: K9-lähetin ja -vastaanotin käyttävät oletusarvoisesti vakiomallista litium-rauta-AA-paristoa, kun ne käynnistetään ensimmäisen kerran. Jos vaihdat erityyppiseen paristoon, päivitä laitteen paristoasetukset, jotta pariston varaustaso näkyy tarkasti.

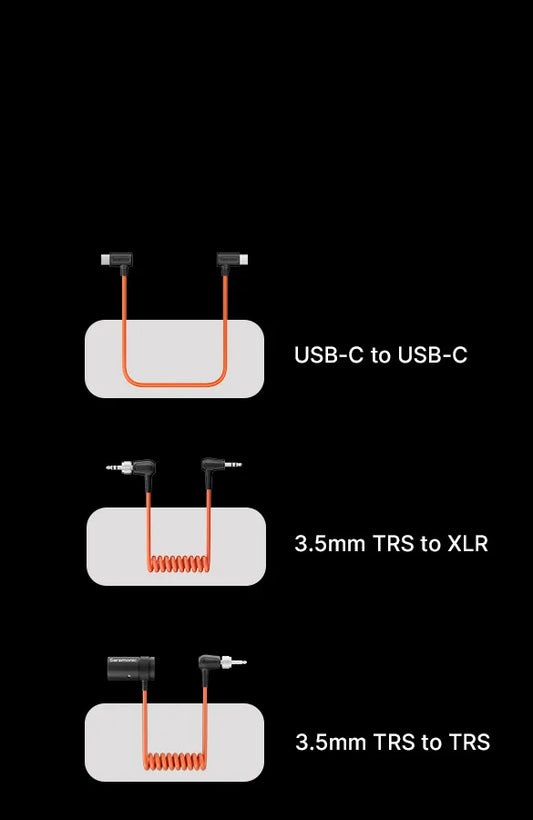

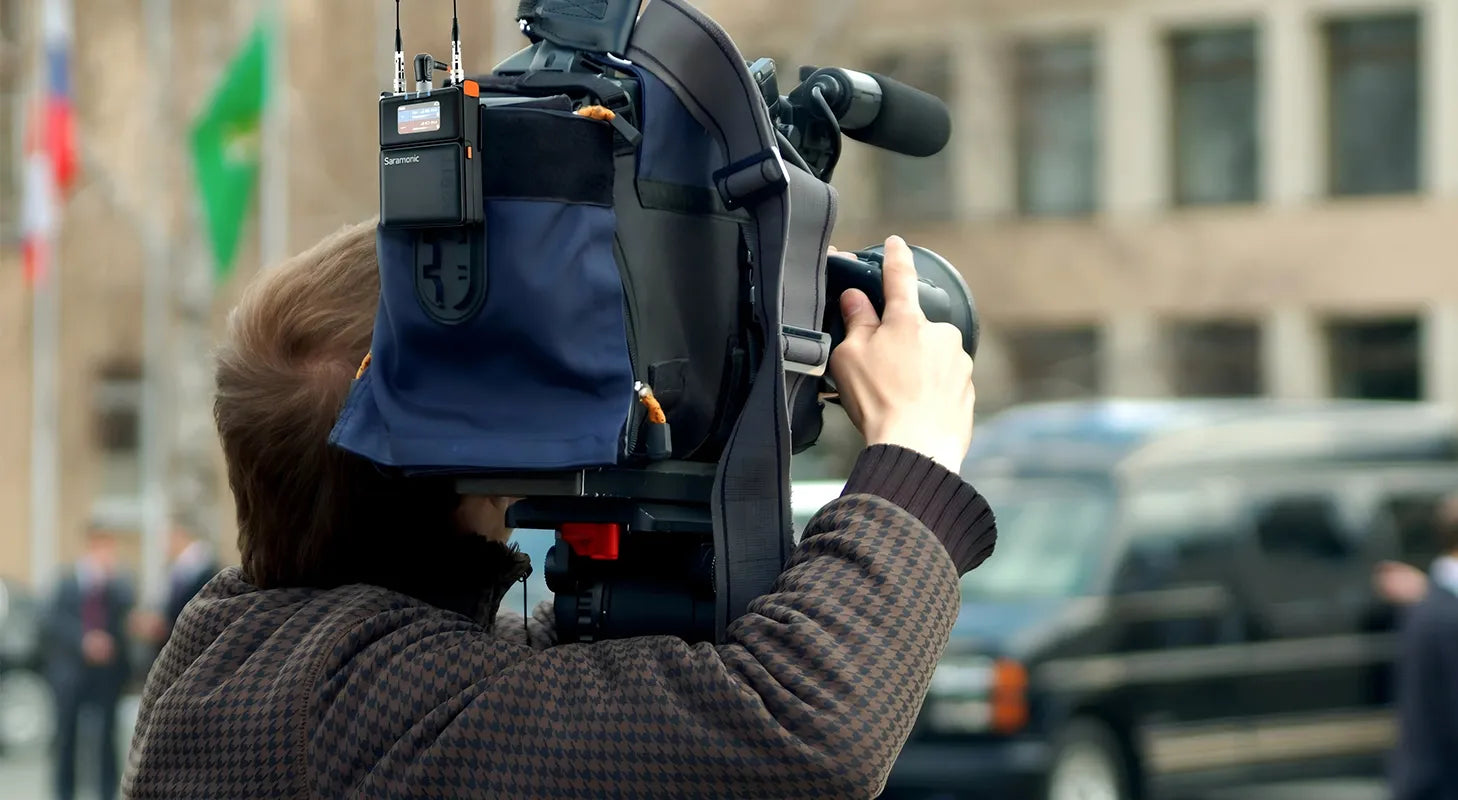

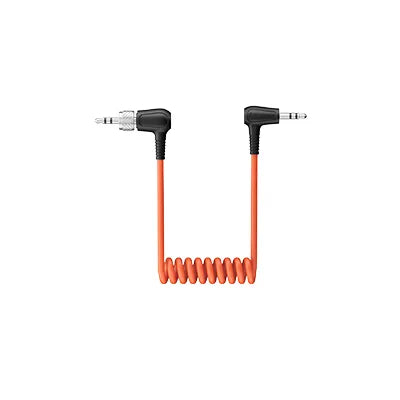

• Kameraan: Käytä 3,5 mm:n TRS-TRS-kaapelia (OUT-A tai OUT-B → MIC IN).

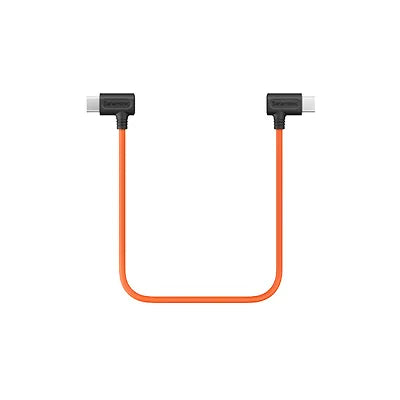

• Kohti a puhelin: Käyttää a USB-C että USB-C audio kaapeli (USB-C → USB-C).

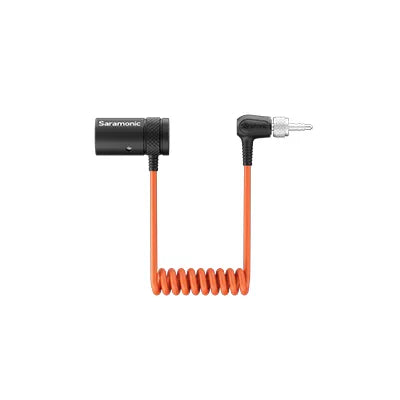

• Tallentimeen/mikseriin: Käytä 3,5 mm:n TRS-XLR-kaapelia (OUT-A tai OUT-B → XLR-tulo).

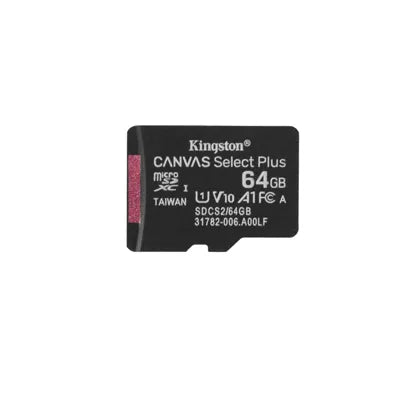

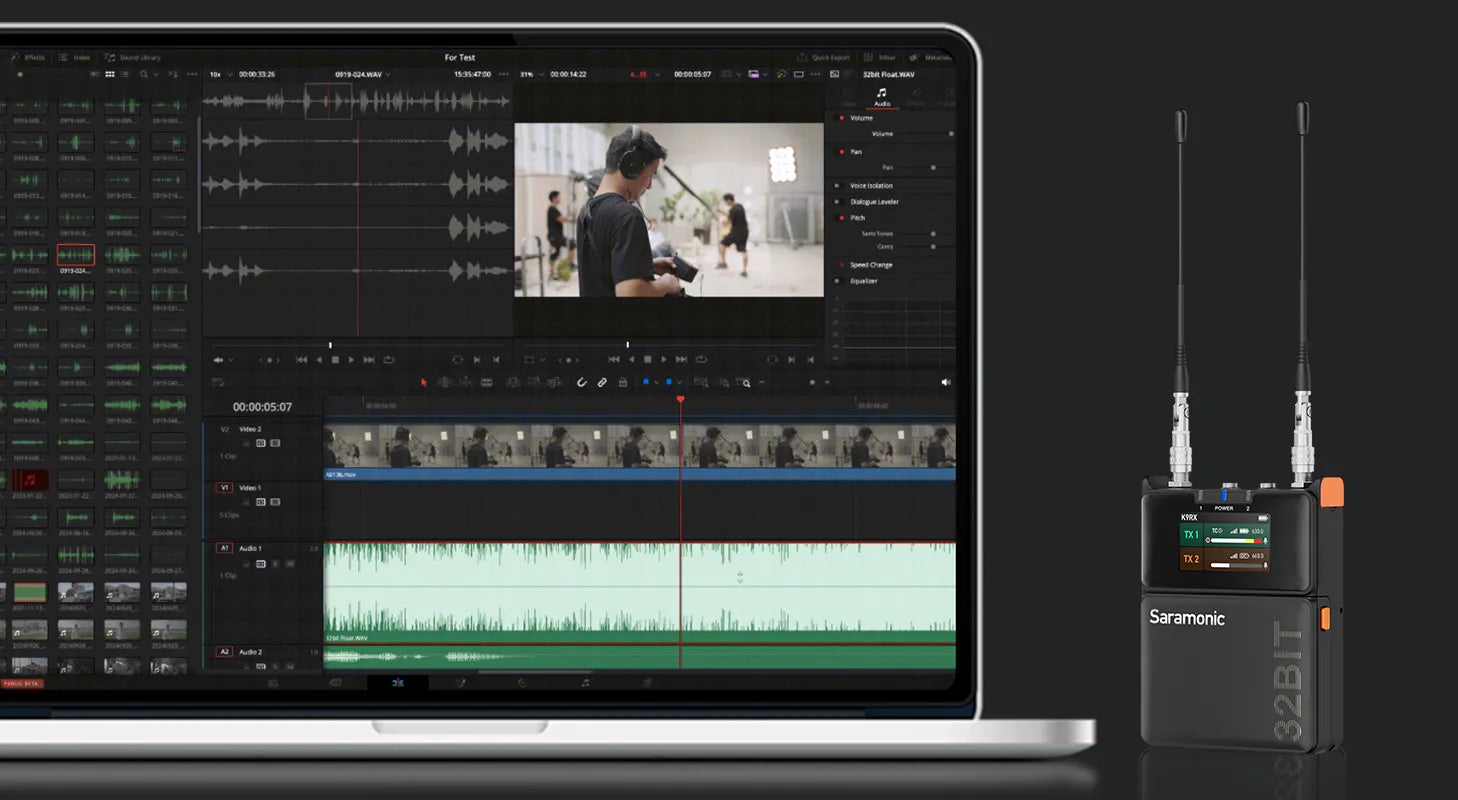

Kyllä. Globaali ja U.Sversiot tukevat 32-bittistä float-tallennusta TF-kortin kautta.

Huomautus: Yhdysvalloissa myytävät ja käytettävät K9-järjestelmät eivät voi lähettää langattomasti ja tallentaa samanaikaisesti.

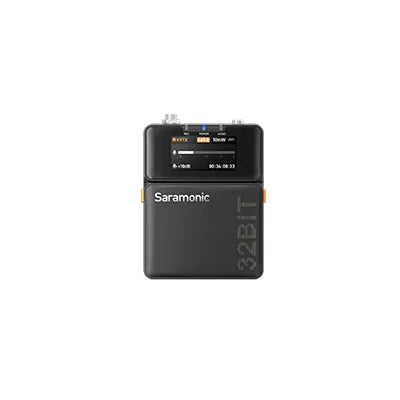

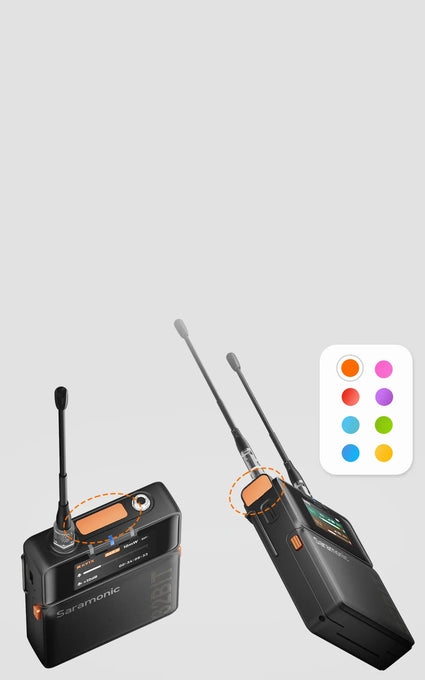

Lähetin

• Lyhyt painallus POWER: Mykistä/poista mykistys.
• Pitkä painallus YLÖS: Avaa tallennusvalikon (käynnistä/lopeta tallennuksen, tarkista kesto, tallennustila).
• Pitkä painallus ALAS: Avaa aikakoodivalikon (synkronointi, kuvataajuus, ryhmittely, tila).

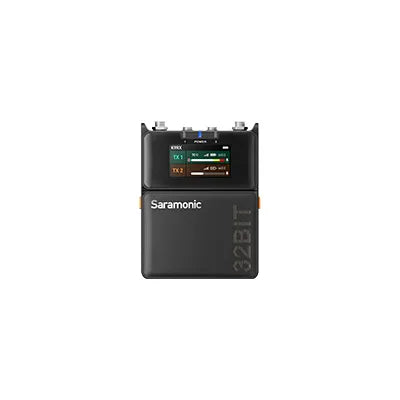

Vastaanotin

Kun B-kanava ei ole monitorointitilassa:

• Pitkä painallus YLÖS: Säädä A-kanavan lähtövahvistusta.
• Pitkä painallus ALAS: Säädä B-kanavan lähtövahvistusta.

Kun B-kanava on monitorointitilassa:

• Lyhyt painallus YLÖS/ALAS: Säädä kuulokkeiden äänenvoimakkuutta.

Vahvistuksen säätö varmistaa optimaalisen äänenvoimakkuuden ilman kohinaa tai säröä.

Vahvistuksen asettamisen vaiheet:

• Aseta lähettimen tulovahvistus arvoon +15 dB ja puhu mikrofoniin.
• Säädä vahvistusta niin, että huipputasot ovat noin -12 dB VU-mittarissa (kovaa, mutta ei leikkautuvaa).
• Aseta vastaanottimen lähtövahvistus yhteystyypin perusteella:

Tallentimeen (TRS - XLR) → Valitse RX1 (yksikanavainen lähtö) ja aseta vahvistukseksi 0 dB.

Kameraan (TRS - TRS) → Valitse RX1+RX2 (sekoitettu lähtö), aseta vahvistus arvoon -20 dB.

Lähettimen asetukset:

Liitä lähetin tallentimen pää- tai apulähtöön.

Huomautus: Aseta lähettimen tuloksi linjatulo. Käytä eri taajuusaluetta kuin näyttelijän langaton mikrofoni (tai vähintään 10 MHz:n etäisyydellä toisistaan). Kiinnitä lähetin äänipussin ulkopuolelle paremman signaalinsiirron saavuttamiseksi.

Vastaanottimen asetukset:

Sovita vastaanottimen taajuus lähettimen taajuuteen. Aseta lähtö A:ksi RX1 ja lähtö B:ksi monitori (peilaa A:n äänen kuulokkeisiin). Säädä monitorin äänenvoimakkuutta vastaanottimen YLÖS/ALAS-painikkeilla (12 tasoa).

• Kytke lähetin ja vastaanotin päälle.

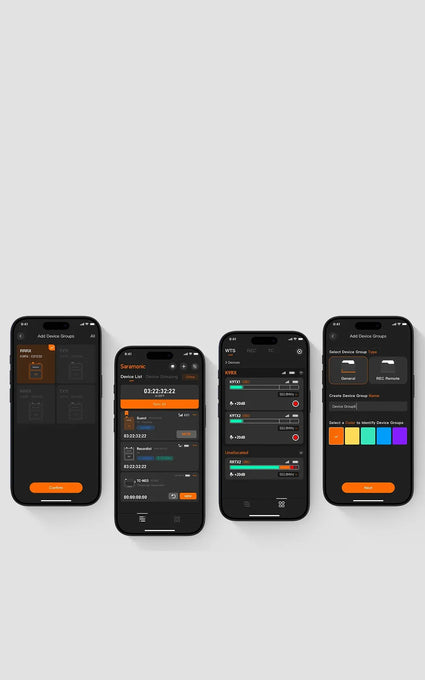

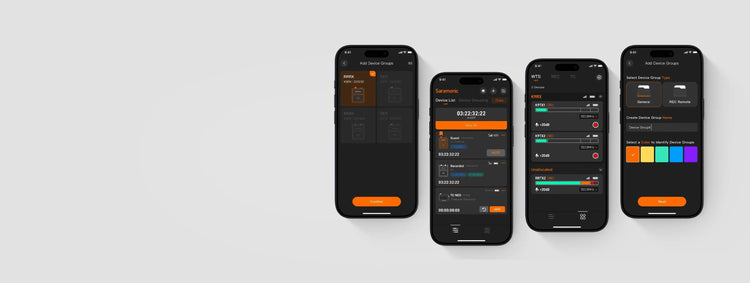

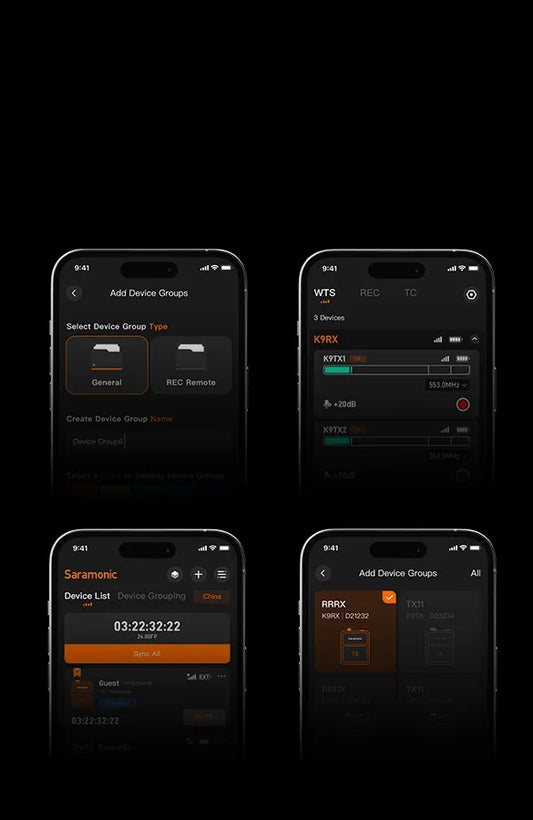

• Avaa Saramonic System -sovellus ja lisää laitteesi. Jos se ei näy, nollaa Bluetooth.
• Siirry kohtaan Näyttö > Eräpäivitys. Jos päivitys on saatavilla, näkyviin tulee punainen piste.
• Varmista vakaa verkkoyhteys ja napauta sitten Päivitä nyt.
• Jos jonkin laitteen päivitys epäonnistuu, yritä uudelleen valitsemalla Päivitä uudelleen.

Lähettimessä on aikakoodi; vastaanottimessa ei ole, mutta se näyttää "TC"-kuvakkeen, kun synkronointi on käytössä. K9 tukee vain orja-aikakoodia (se voi synkronoida, mutta ei luoda pääaikakoodia).

Kolme tapaa synkronoida aikakoodi:

Langallinen synkronointi:

• Aseta Auto/Jam-tila ja kytke 3,5 mm:n TRS-kaapeli K9 TX MIC IN -liitäntään.
• Toimii Tentacle Syncin, DEITY TC-1:n, UltraSync ONEn jne. kanssa.
• Synkronoi aikakoodin kameroista tai tallentimista TRS/LTC-kaapelin kautta.

Paikallinen langaton synkronointi:

• Käytä Saramonic-aikakoodigeneraattoria TC-NEO päägeneraattorina. Ihanteellinen ammattimaisiin elokuvatyönkulkuihin ilman puhelin-/verkkosignaalia.

Sovelluksen synkronointi:

• Yhdistä Saramonic System -sovellukseen samanaikaista synkronointia varten. Paras usean laitteen asetuksiin.

Poista Tentacle-sovelluksessa käytöstä Auto ja vaihda LINE-tilaan.
